“針對PCBA抗焊墊坑裂特性，以冷球拉力測試，驗證您的高頻高速PCB的介電材料強度”

網絡通訊包含有線寬頻和無線傳輸，不斷發展更為快速的傳輸速度，從3G進展到現今的4G/LTE世代，物聯網(IoT)成為未來電子產業的趨勢，國際標淮組織ITU提出5G時程規劃表，預計在2020年前完成正式標淮規范后開始布建5G商用系統，訊號傳輸速度和容量的增加帶動通訊市場中的云服務快速發展。



華為數據中心研調機構預測，2015年家庭和企業等各種新應用中的82%已經使用云端，2016年的全球電信收入中，IT云服務收入將達到4900億美金[1]，另外依國際研調機構Gartner(2016)所提出的最新資料顯示，2016年第二季全球服務器出貨量較往年同期成長，由以中國服務器品牌聯想、華為和浪潮出貨量百分比有顯著的二位數成長。

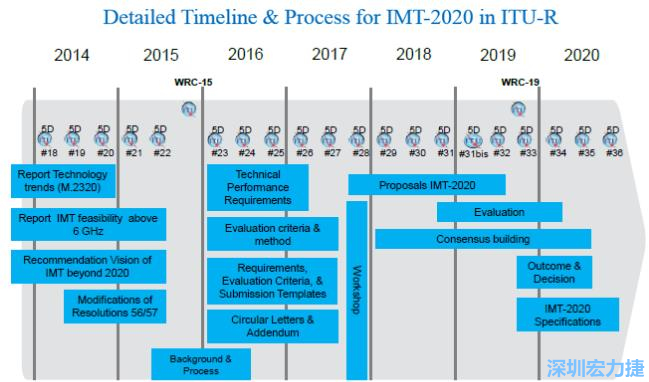

圖1-行動通訊4G/5G時間表 (資料來源: 國際電信聯盟ITU[2])



根據工研院2016年的統計數據顯示，銅箔基板材種類中，高速板材在2015年的年需求量成長幅度為6.6%，市場值達5.76億，隨著全球物聯網云端應用，中國各地建設數據中心和基地臺，更帶動高速板材和高耐熱板材，預估2017年的年需求量成長幅度為4.4%，市場值達6.44億。[3]因此云端數據中心的資料儲存和數據處理的服務器、通信設備和各終端電子設備等硬件也須支援日益提升的網路傳輸速度性能，所以在電路設計和板材選擇將需考慮高頻高速的通訊傳輸速度，絕緣材采用低介電材料(Dk: 3-4.2 @ 1GHz, Df : <= 0.005 @ 1GHz)和低粗糙度的銅導體(Low Roughness)以降低訊號傳輸?shù)膶?dǎo)體損失，另外電路板也須具有更高的結合強度與球徑和間距較小的BGA元件，以及較高的玻璃轉移溫度(Tg)在無鉛PCBA組裝的要求。



由于這些終端產品必須長期的使用與運作，除了必要的電氣與熱性能的外，這些基礎設備與產品也必須考慮更加嚴格的可靠度要求。并且使用較厚且大的電路板尺寸來符合基礎建設類產品的設計。另外考慮的其他因素包括：



1. 以較高的填料含量，減少水分的吸收和熱膨脹系數

2. 無鹵阻燃劑的熱機械可靠性和環保相容性

3. 較低溫制程中，樹脂需與銅焊墊和導體有良好黏著性

4. 使用硅表面處理的低介電常數玻璃纖維。



綜合上述因素，較令人擔憂的是，和過去錫鉛焊料與依常規使用未填充雙氰胺固化的介電材料相比，這些用來提高溫度和性能需求的新材料，在專門針對信息通信技術和其他處理階段的印刷電路板組裝過程中，由于IC封裝的尺寸較大、焊墊直徑較小、迭層更復雜等，將導致印刷電路板發生焊墊坑裂失效情形提高，或加快產生產品在運輸和使用壽命期間，其潛在導電性細絲物(CAF)的成長及熱機械可靠性的問題，另外，如AI人工智慧晶片以陶瓷基板作封裝為主，封裝尺寸也較大可達70mm×70mm，由于AI晶片需進行高運算處理，高I/O腳數會導致焊墊直徑較小和較細間距(Fine Pitch)，因此也容易發生同樣問題。



在IPC-9708中，焊墊坑裂定義是介電材料在印刷電路板中受機械應力產生的裂紋或表面黏著元件在焊墊下方的斷裂，最常見的是在BGA封裝，如圖1[5]。在印刷電路板組裝過程中，受到機械板彎或落下沖擊的應力會導致以下幾種在錫球附近的失效模式，發生這些失效模式的可能原因包含錫球焊接冶金、封裝類型、結構、組裝電路板的組件與焊墊尺寸比例、PCB材料等，在不同的應力下，通常這些失效模式有可能會同時發生。

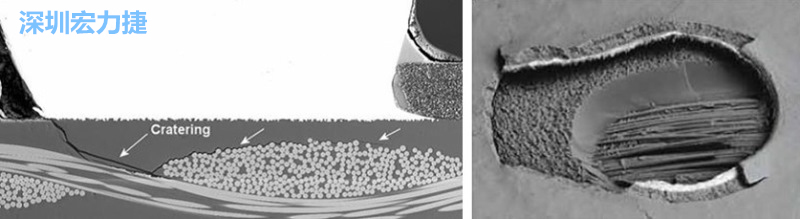

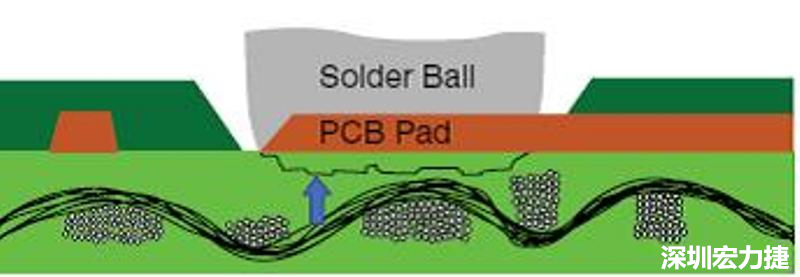

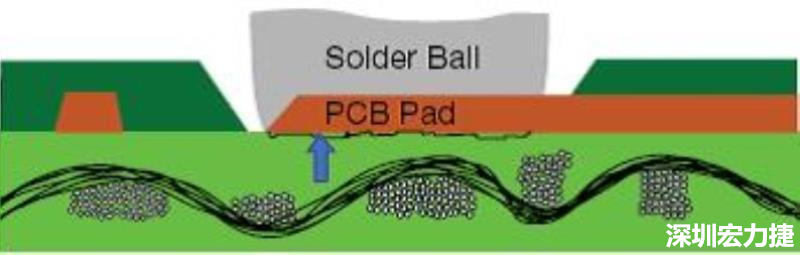

圖1 – 焊墊坑裂在具結合力的介電材料失效裂紋往下到玻璃纖維的例子[5]


根據IPC-9708標淮規定各種不同的焊墊坑裂失效模式圖例如下：

焊墊剝離(圖2)：

錫球焊墊與錫球剝離 ; 剝離可能包括破裂的基礎材料。這種失效模式是一個(銅箔)接合類型失效，相對于焊墊坑裂，它是一個介電層中黏合的失效模式。

圖2-焊墊剝離


導體開裂(圖3)：

印刷電路板焊墊被剝離，但仍部分連接到導體，且黏合失效。

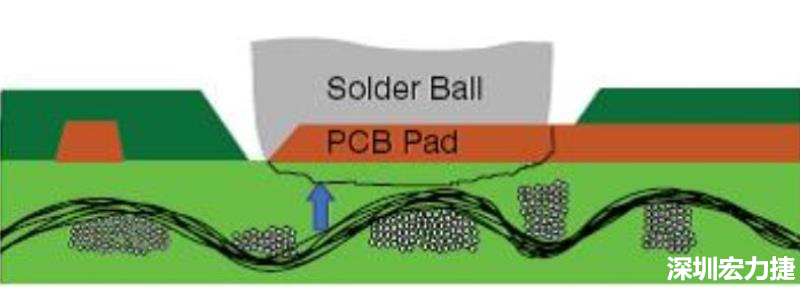

圖3-導體開裂


玻璃纖維曝露的坑裂(圖4)：

印刷電路板焊墊坑裂和底層的玻璃纖維曝露。

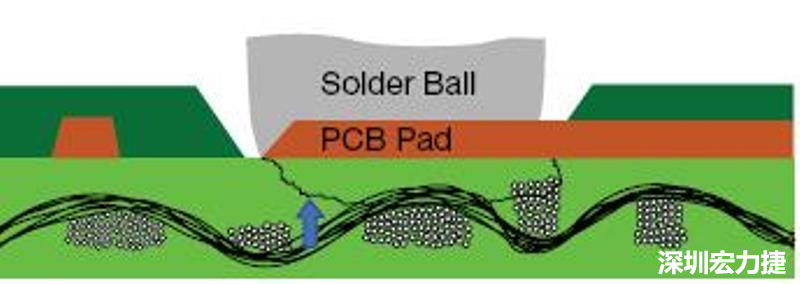

圖4-玻璃纖維曝露的坑裂


玻璃纖維沒有裸露的坑裂(圖5)：

印刷電路板焊墊的坑裂，底層樹脂暴露，但沒有見到玻璃纖維，一種介電材料中樹脂的黏著失效。

圖5-玻璃纖維沒有裸露的坑裂



為了減少焊墊坑裂的發生，有必要以機械應力來測試各介電材料的抗性。因此，開發了各種驗證測試方法，如機械板彎/彎曲測試、聲射檢測、落下沖擊、冷球拉力及熱針拉力等。前三種測試目的是以組裝電路板為測試載體，而最后兩種是為了以印刷電路板為測試載體。組裝電路板載體的測試通常在不同的應變和應變率下會同時產生多種失效模式，因此需花費更多時間來分離各單獨失效模式的形成原因，并從中確定裝配中最薄弱的位置。



由于包含較高的動力加速度和許多變量，如焊接冶金、封裝類型、結構、PCBA組裝電路板的組件與焊墊尺寸比例及材料等，這也意味著PCBA組裝電路板級別測試并沒有時間及成本效益。而焊墊載體測試中，它更易于控制焊墊下方介電層的失效模式，并定義焊墊、樹脂和玻璃纖維的間的黏合力。在此研究中所提及的這兩種焊墊級別的測試，因?yàn)槔淝蚶υ囼?yàn)過程中沒有本身引起額外的變異熱量介入試驗，所以試驗過程中產生的變異數比熱針拉力試驗更容易控制。



這項研究中，介電材料的3種基本類型包括有：

1. 高玻璃轉移溫度(無酚醛填料)FR4

2. 高玻璃轉移溫度(無鹵)FR4

3. 高速材料類。

這3類材料在冷球拉力（CBP）的試驗所造成焊墊坑裂的效果會有較佳的敏感性。



實驗的設置和步驟

測試板

表1列出了本研究中所使用來自不同材料制造商的介電材料的機械特性與特點，這些材料都是專門為高性能服務器、網路和通信應用而設計。該材料是由數個制造商提供，并且全部都符合無鉛工藝規范要求。該迭層包括6層的介電材料，所有的電路板層迭在相同的印刷電路板上。最終的測試板尺寸為60mm（長）×60mm（寬）×2.2mm（厚）。并用化錫做表面處理。

銅箔 基板	材料類型	樹脂含量 (%)	1OZ的剝離強度 (lb/in)	彎曲強度 (MPa)	制造商
A	高玻璃轉移溫度(無鹵)FR4	53	4.5	460~500	M1
B	高速材料	53	4.0	420~450	M1
C	高玻璃轉移溫度(無鹵)FR4	53	5.1~6.8	>400	M3
D	高速材料	53	5.5	400	M4
E	高玻璃轉移溫度無填料的酚醛FR4	53	8~11	>380	M2
F	高速材料	53	5~7	>350	M2

表1 -不同介電材料的特性與特點 (* IPC4101C規格表與制造商的數據)

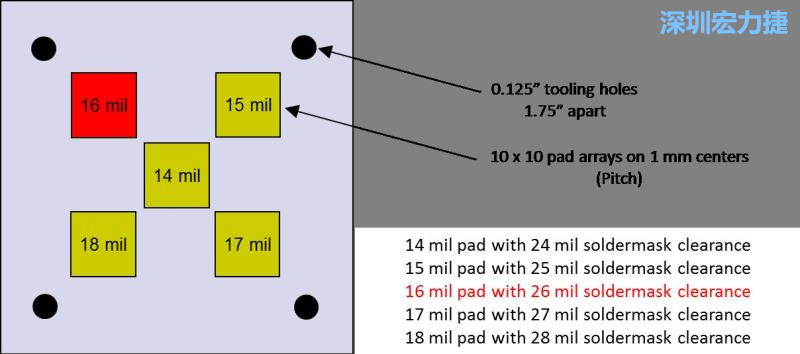

每個測試板有5個測試區域（10mm×10mm），每個區域具有不同焊墊尺寸，范圍從14mil至18mil以1mil遞增。焊墊在設計與實際的直徑有差異，因此必須先測量并選取實際直徑為16mil的焊墊進行試驗來減少變異。其中所有的焊墊皆以非阻焊層限定(NSMD)設計，并且所有焊墊與阻焊層的間保持5mil的間隙(如圖6)，使焊墊與焊料球有最佳的結合空間。


圖6-測試板的設計



實驗流程

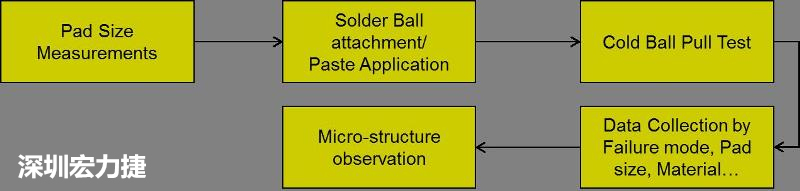

圖7的示意圖說明整個實驗流程，必須用光學顯微鏡（OM）進行測定所有的焊墊直徑，并選取直徑在16mil ±1％范圍的焊墊來做研究試驗。


圖7-實驗流程



植球

首先將測試板放置到一個固定治具上，利用網板將SAC錫膏印刷至測試板的焊墊上，再使用20mil直徑的SAC錫球，然后利用落球網板使錫球落在錫膏上。錫球附著于均勻涂布的錫膏后，移除落球網板(參見圖8-(a) & 9-(b))。再經過回流焊爐烘烤并在回流焊過程中加入氮?dú)夥乐箻悠繁谎趸?(參見圖8-(c))。

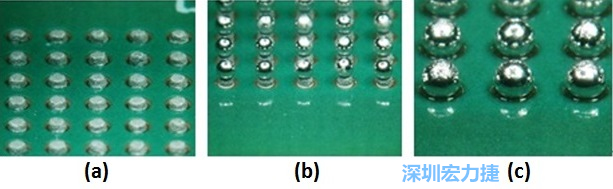

圖8 – (a)錫膏涂布 (b)落球位置 (c)經回流焊后，錫球與測試板的結合

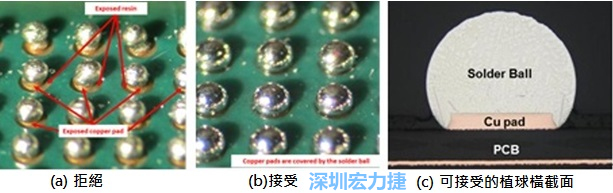

圖9表示植球的合格參考標淮。任何一個經回流焊的后的錫球下方如有露銅，結合強度會受影響，故將排除該球進行冷球拉力試驗。只有焊墊被焊料完全覆蓋與結合才認為是可以接受的，如圖9-(b)和9-(c)所示。

圖9 – 植球的參考標淮


冷球拉力試驗的設置

圖10的冷球拉力設備裝置可使用同一種夾具操作測試，并用于一定范圍內各種不同尺寸的錫球。

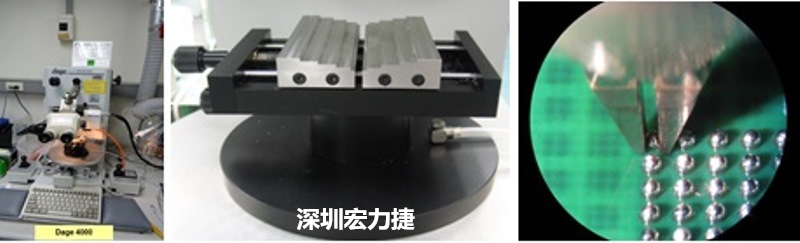

圖10 -(a)冷球拉力測試設備 (b)測試板固定臺(c)拉球夾具



收集數據

在焊墊直徑16mil的陣列中選取50個點做拉力測試，每種材料有5片測試板，每片測試板選擇50個點，所以共有250點做拉力測試數據，測試后再以統計軟件來做分析統計。測試后產生的失效模式會根據材料 、制程流程和幾何設計而有所不同。這些失效模式包括：
1. 錫球斷裂

2. 金屬合金IMC層的斷裂

3. 印刷電路板的焊墊坑裂，或是以上失效模式的綜合(見圖11)。


本研究的重點方面在于印刷電路板的焊墊坑裂失效模式，失效種類可以分為4類，包括：

1. 焊墊剝離

2. 導體開裂

3. 玻璃纖維曝露的坑裂

4. 玻璃纖維沒有裸露的坑裂 ，(參見圖2~圖5)。


裂紋本身會依循阻力最小的路徑延伸來減輕應力，一開始可能沿著焊墊邊緣穿過整個樹脂向下蔓延，或集結在焊墊下方的樹脂和玻璃纖維的間，或斷裂至焊墊（導體）下方的介電層。這個坑裂失效可能不會馬上導致電路斷路，但的后可能在運輸和持續的使用下導致裂紋擴展引起電氣故障。



結果與討論

冷球拉力的典型失效模式

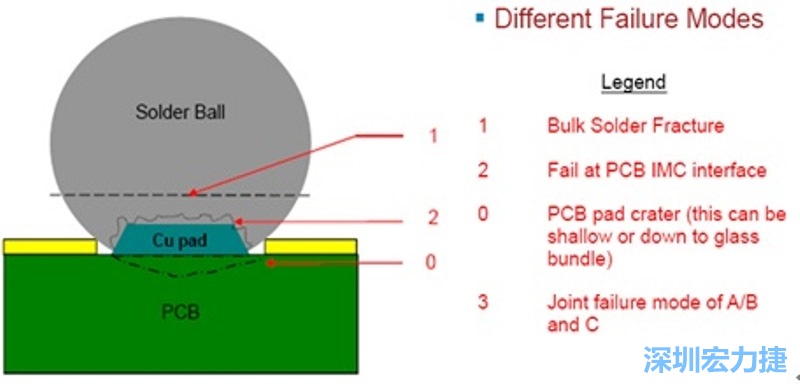

圖11 – 冷球拉力測試過程中的典型失效模式


介電材料的設計有許多變數，如：樹脂成分、固化劑、玻璃樹脂含量、填料的含量等，找出哪個才是提高抗斷裂性以減輕失效的最大因子是相當不容易的。從斷裂力學的觀點來看，在基質中不同成分的間的黏合力是難以透過這種測試方法來量化。原因是當裂紋發生時，樹脂材料本身可以吸收大部分?jǐn)嗔涯芰?，裂縫深度分布的失效模式是隨機的。因此，單靠一種測試的基礎上，我們只能斷定改善樹脂本身的斷裂韌性是一個提升材料性能的方向。遺憾的是，對這些材料并沒有一套標淮的方法或規定可用于測試抗斷裂韌性。因此只能使用一般的機械性質以尋求關聯性，如：彎曲模數、彎曲強度及剝離強度。



一、Halogen-free介電材料結果與討論

冷球拉力（CBP）試驗的目的是藉由從焊墊上的焊球垂直往上拉動，來觀察焊墊(Cu Foil)與其下面介電材料的間斷裂的強度。雖然這項測試不足以確認裂紋的起始點與擴展軌跡，但可以量化整個斷裂過程的總能量。



圖12和表2顯示6種材料在冷球拉力試驗中的斷裂強度。我們可以觀察到這六種材料在結果上有些微的不同，其中B類材料可觀察到較低的斷裂強度(約880克)。而這六種材料的標淮差都在可接受范圍內，使得其所擁有的斷裂強度平均值是可以作為比較的。并且從這6種材料各拿一片去做橫截面，確定其中沒有焊點缺陷的存在，如：空焊、冷焊、空洞等，因?yàn)檫@些因素會影響整個試驗的結果(見圖11)。



高玻璃轉移溫度(無酚醛填料)FR4(材料E)的拉力強度優于高玻璃轉移溫度(無鹵)FR4(材料A、C)與高速材料類(材料B、D、F)，這說明了較少的樹脂填料含量可能增強附著力或降低樹脂的脆性。表1還顯示出材料E（制造商M2）有最高的剝離強度（對于銅有很好的附著力）。由圖12可以觀察到E材料的失效為IPC-9708規范中”玻璃纖維曝露的坑裂”失效模式(見圖4)。這種失效類型可能是較為理想的失效模式，顯現其對于焊墊坑裂有較高的抗性。



相較的下，在這項研究中表現最差的B材料（高速材料）也有類似的失效模式，但玻璃纖維斷裂的區域比樹脂大。人們一般認為較高的填料含量樹脂是降低電介質的介質常數和熱膨脹系數的理想設計，但其副作用是增加脆性和彈性系數或減少樹脂對玻璃纖維的附著力。表1說明材料B（制造商M1）因其更脆的材料、銅箔特性與低黏附性而顯示出較低的剝離強度。另一方面，D與F這兩種高速材料為不同制造商提供(M2與M4)雖然與B材料有相同的樹脂含量(皆為53%)，但冷球拉力與剝離強度皆比B材料高。所以在填裝過程中，樹脂的化學特性會影響其密合度。(注：填料的質量比例是未知的，但可以再進一步研究討論。)



A和C材料為高Tg無鹵FR4s設計但來自不同制造商（M1和M3），其冷球拉力測試強度相似，但失效模式卻不同(圖12)。在A材料的失效模式是類似于上面提到的那些帶有部分外露加上樹脂破裂的玻璃纖維，而C材料中的失效位置似乎在樹脂層中，是屬于”玻璃纖維沒有裸露的坑裂”的失效類型(圖5)。的后使用橫截面觀察側面并進一步分析(圖13) 可以得出結論：失效模式仍然是在圖5的類型并表示出不同的玻璃纖維結構。阻燃劑從臭化類型轉換到無鹵類型通常會降低樹脂對銅和玻璃纖維的黏著性。為了提高性能，建議修改樹脂的化學成分或施加偶合劑到玻璃纖維（浸漬的前）來增加黏合力。

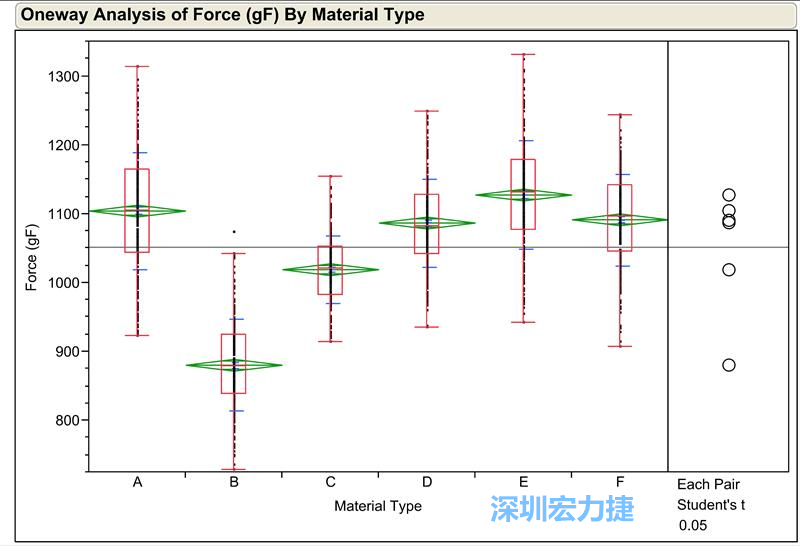

圖12- 6種介電材料的冷球拉力試驗強度


銅箔 基板	制造商	材料類型	標淮差	平均值 (克)
A	M1	高玻璃轉移溫度(無鹵)FR4	84.76	1104.2
B	M1	高速材料	66.7	880.5
C	M3	高玻璃轉移溫度(無鹵)FR4	48.6	1019.2
D	M4	高速材料	64.2	1086.9
E	M2	高玻璃轉移溫度無填料的酚醛FR4	78.6	1127.5
F	M2	高速材料	66.4	1091.6

表2 – 冷球拉力測試的數據 (樣品數：250顆/材料)

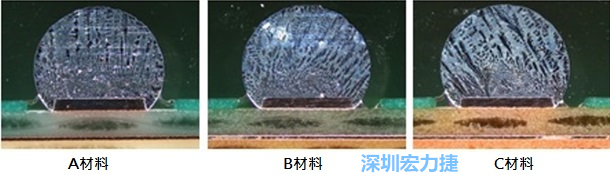

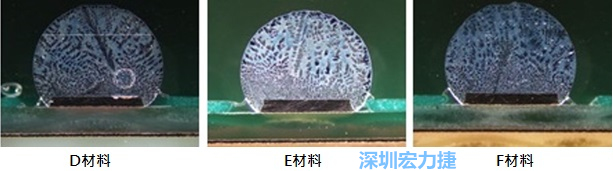

圖13- 6種材料在冷球拉力試驗前的橫截面

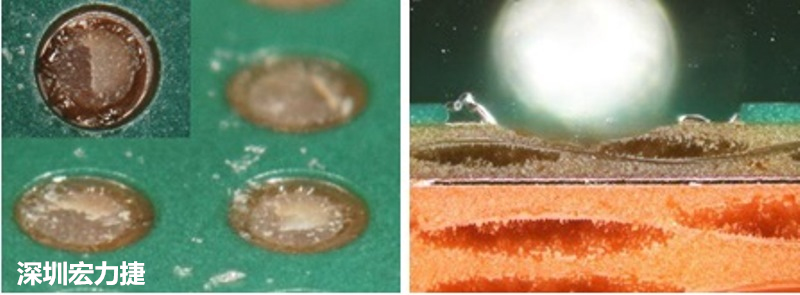

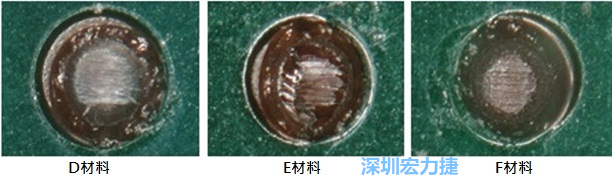

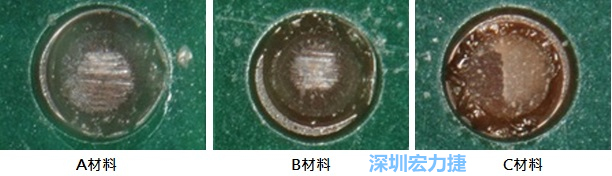

圖14- 冷球拉力試驗后，光學顯微鏡下的失效模式




圖15-冷球拉力試驗后，C材料的橫截面?zhèn)纫晥D



二、超低損耗介電材料 (Dk: 3-4.2 @ 1GHz, Df : <= 0.005 @ 1GHz)的應用與討論

參考自作者于2017年2月在IPC-APEX發表的Cold Ball Pull Test Efficiency for the PCB Pad Cratering Validation with the Ultra Low Loss Dielectric Material論文[6]，此篇論文提到即使印刷電路板使用相同的介電材料和電路板的迭構，并依照同一份電路板設計圖和板材所制作的電路板，其成品仍會因?yàn)椴煌碾娐钒鍙S制程設定影響而會有所不同，表3為銅焊墊的實際量測值(從16到18mils)，測試板材是由4間板廠所提供的印刷電路板，經量測后選擇銅焊墊大小的實際值接近16mils進行冷球拉力測試。

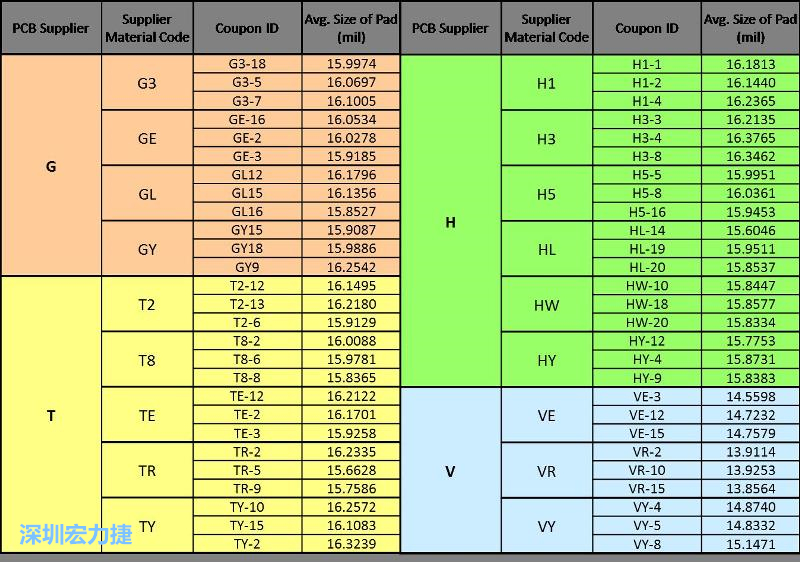

表 3– 選擇PCB焊墊大小進行冷球拉力試驗[6]


在先前部分介紹到IPC-9708標淮規定各種不同的焊墊坑裂失效模式可作為介電材料強度判斷的依據。以下列出不同材料在各別板廠的表現評比。



1. G 廠：G3>GL>GE>GY

2. H 廠：H1>HW>H3>H5>HL>HY

3. V 廠：VR>VY>VE

4. T 廠：TY>TR>T8>TE>T2


由圖16的箱型圖顯示每種介電材料的平均數和標淮差，從數據可以看到雖然是相同的材料，但在不同板廠制作下有不同的表現結果；反之，不同的材料在同一版廠制作下的結果。例如，材料TY的強度在板廠T的制程和板廠G的制程相比之下，在板廠T的制程下表現顯著優秀。另外，在相同的G板廠制程下，材料G3的強度表現比材料GY優秀。板廠制程設定的不確定因素和銅焊墊的大小皆會影響電路板的表現性，因此藉由材料強度的評比結果可了解介電材料在每間板廠的強度表現。電路板廠可藉由此冷球拉力試驗評估哪種介電材料在廠內制程下有最好的表現，以降低因焊墊坑裂所導致的退貨率；但是也因?yàn)榘鍙S制程設定的變數影響，無法就結果判定不同介電材料表現性的強弱。

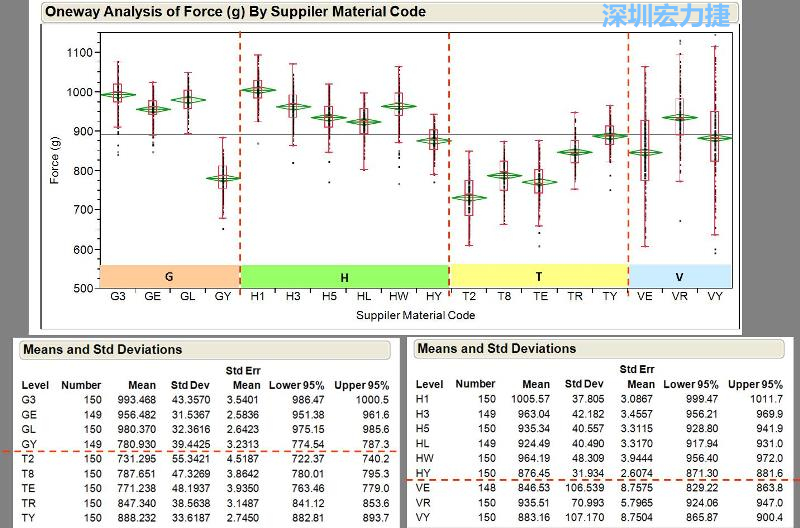

圖 16-冷球拉力試驗后，介電材料強度的表現性[6]



結果

參考自IPC-9708的冷球拉力測試是用來描述不同介電材料的焊墊坑裂性能。謹慎執行此測試實驗且沒有出現異常結果時，即可證明這是可再現的測試方法，意味著在實務上這是一個良好的測試方法。雖然此研究無法明確的指出介電材料在通過何種冷球拉力強度后是有能力承受在產品實際的運送及使用中的電路板焊墊坑裂，但能夠：

1. 提供在樹脂系統的選擇和設計的指標，這些要素將影響焊墊坑裂相關的敏感性，從而使終端用戶能夠選擇最佳的材料。

2. 讓電路板廠可藉由冷球拉力試驗評估數種材料在廠內制程設定下，選擇有最佳表現性的材料。還有其他的測試方法與此研究相關，如：沖擊試驗、球形彎曲測試、動態力學分析(DMA)等在持續進行。
